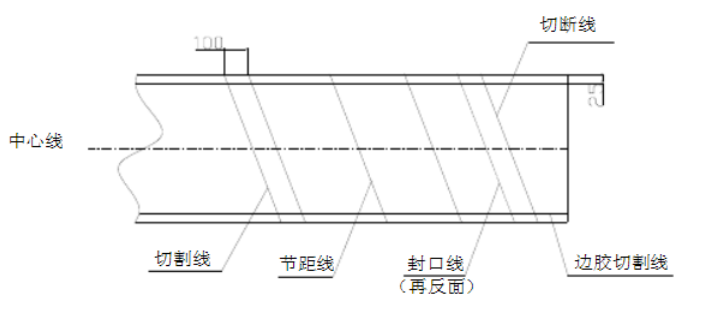

1、将输送带平整的铺放在工作台上，将需要接头的部分整理干净。接着就是划线，如图所示。

2、按照上图所示的尺寸线，斜着切断剥离，并且不能伤害到下层的帆布。

3、电动钢丝刷清理干净残留胶，不要温度过高产生焦烧、打光等现象。

4、将切割好的输送带的两边相叠，注意同一布层间留5-15mm的间隙，检验一下接头是否互相精确配合，如果不准则进行修正。

5、用汽油清洗干净输送带切割好的玻璃层，开始涂胶浆，等干透后再涂一次胶浆。第二次胶浆干透后开始在同一布层间隙处贴缓冲胶条。

6、待胶浆溶剂彻底挥发干透后，将两边贴合胶带两边的松紧程度边松紧程度一致各接头阶梯对齐，中心线对准，从胶带中间向两侧贴合，以利空气从两边逸出。

7、硫化，聚酯输送带两侧垫上边部垫铁，宽40-50mm，厚度要比输送带带体薄0.5-1mm，长度比接头长度长300mm，然后用夹板固定夹住胶带的接头部分。在两接头贴合之前，将硫化机的下机架，水压板加压装置，下加热板、白布，依次放好，在胶带接头部位铺白布然后盖上硫化机的上电加热板，隔热板，上机架，与下机架找正、对齐，均匀紧固。硫化时需要控制一些工艺参数，要做到一边加温一边打压，温度到达70度左右时压力要达到10kg/cm；温度达到100度左右，压力要达到16kg/cm。温度到100度时要停止打压继续加热温度，温度到145度时就停止加热开始统计硫化时间，保温35分钟硫化就结束了，自然冷却到75度的时候拆掉硫化机即可。

8、拆掉硫化机后，把输送带接头处的毛边和溢胶剔除，将输送带修整干净，光滑，整个硫化胶接的工作就结束了。
